A modern számítástechnikai rendszerek fundamentális építőköve, az alaplap, az elmúlt fél évszázad során egy egyszerű összekötő kártyából egy rendkívül komplex, mesterséges intelligencia által vezérelt vezérlőközponttá alakult át. A rendszerszintű integráció ezen fejlődése nem csupán a komponensek sűrűségének növekedését jelenti, hanem egy olyan technológiai paradigmaváltást, amely alapjaiban határozza meg a digitális ökoszisztémák teljesítményét, stabilitását és jövőbeli bővíthetőségét. Az alaplap, mint a processzor, a memória és a perifériák közötti kommunikációs csomópont, ma már olyan kifinomult alrendszerekből áll, mint a feszültségszabályozó modulok (VRM), a nagysebességű jelintegritásért felelős nyomtatott áramköri rétegek és a komplex firmware-interfészek.
Az alaplap architektúra történelmi genezise és a szabványosítási folyamatok
A számítástechnika korai szakaszában, a mikroprocesszorok megjelenése előtt, a központi feldolgozó egység (CPU) funkcióit több különálló nyomtatott áramköri lap látta el, amelyeket egy card cage-ben (kártyakeretben) helyeztek el, és egy passzív hátlap (backplane) kötött össze. Ebben a környezetben a hátlap csupán fizikai csatlakozókat és huzalozást biztosított, az intelligencia magukon a behelyezhető kártyákon oszlott el. Az 1970-es évek közepén azonban megjelentek az első egykártyás mikroszámítógépek, mint az oslói Norsk Data Industri által gyártott Mycro 1 (1975), amely már egy Intel 8080-as mikroprocesszort hordozott. Ezt követte a MOS Technology KIM-1 modellje 1976-ban, amely 1 MHz-es 6502-es processzorral, 1 kilobájt RAM-mal és hexadecimális billentyűzettel rendelkezett, lefektetve az integrált alaplapok alapjait.
Az ipari szabványosítás kritikus mérföldköve az IBM 1981-es személyi számítógépe, az IBM 5150 volt, amely az XT alaplapi szabványt vezette be. Ez a 8 bites architektúra még korlátozott memóriacímezhetőséggel és lassú ISA sínrendszerrel rendelkezett, de a nyitott dokumentáció lehetővé tette a harmadik féltől származó gyártók számára a reverse engineering alkalmazását, ami a klónok piacának robbanásszerű növekedésével járt. 1984-ben az AT (Advanced Technology) szabvány már 16 bites architektúrát hozott, amely a 2000-es évek elejéig dominálta a piacot, mielőtt az Intel 1995-ben bemutatta volna az ATX (Advanced Technology Extended) formátumot.
KorszakSzabványCPU architektúraMemória limitElsődleges buszrendszer1975–1980Single-board8-bit (Intel 8080, MOS 6502)< 64 KBEgyedi busz (pl. S-100)1981–1983XT8-bit (Intel 8088)1 MB8-bit ISA1984–1995AT16-bit (Intel 80286/386)16 MB16-bit ISA / EISA / VESA1996–2003ATX 1.x32-bit (Pentium II/III/4)4 GBPCI / AGP2004–2024ATX 2.x64-bit (Core / Ryzen)128 GB+PCIe 1.0–5.02025–ATX 3.1 / BTFAI-integrált (Arrow Lake / Zen 5)256 GB+PCIe 5.0–6.0
Az ATX szabvány bevezetése nem csupán a méretbeli változásokról szólt; forradalmasította a tápellátást és az alaplap elrendezését is. Az I/O portok integrálása az alaplapra, a ventilátorok jobb pozicionálása és a 20 pines tápcsatlakozó bevezetése lehetővé tette a rendszerek stabilabb működését. Ahogy a hardverigények nőttek, különösen a PCI Express grafikus kártyák és a többmagos processzorok megjelenésével, az ATX 2.0 (2003) bevezette a 24 pines csatlakozót, amely extra +3.3V, +5V és +12V ágakat biztosított a nagyobb stabilitás érdekében.
A firmware architektúra átalakulása: A BIOS-tól az UEFI-ig
Az alaplap alacsony szintű vezérléséért felelős szoftveres réteg, a BIOS (Basic Input/Output System) az 1970-es évek óta szolgált alapként a hardver és az operációs rendszer közötti kommunikációban. Azonban a BIOS 16 bites valós módú működése, az 1 megabájtos memóriakorlát és a Master Boot Record (MBR) partíciós tábla 2,2 terabájtos limitációja gátat szabott a fejlődésnek. A Unified Extensible Firmware Interface (UEFI) bevezetése válasz volt ezekre a technikai kihívásokra, modernizálva a rendszerindítási folyamatot és a biztonsági protokollokat.
Az UEFI architektúra egyik legfontosabb újítása a GUID Partition Table (GPT) támogatása, amely elméletileg 9,4 zettabájt méretű háttértárak kezelését teszi lehetővé, és túllép a hagyományos 4 partíciós korláton. A párhuzamos modulbetöltés révén az UEFI jelentősen csökkenti a bootidőt, mivel az eszközillesztők és a hálózati stack inicializálása nem szekvenciálisan történik. Biztonsági szempontból a Secure Boot technológia vált meghatározóvá, amely digitális aláírások ellenőrzésével biztosítja, hogy csak hitelesített bootloaderek és operációs rendszerek indulhassanak el, megvédve a rendszert a pre-boot malware-ektől. 2020-tól az Intel platformokon a legacy BIOS támogatás teljesen megszűnt, a modern operációs rendszerek, mint a Windows 11, pedig már alapkövetelményként írják elő az UEFI és a TPM 2.0 jelenlétét.
Az energiaellátó rendszerek (VRM) fizikája és mérnöki megoldásai
A modern processzorok energiaellátása az alaplapi tervezés egyik legkritikusabb területe. A tápegységtől érkező 12V-os egyenfeszültséget a processzor számára szükséges alacsony feszültségre (jellemzően 0,8V–1,5V) kell átalakítani rendkívül magas áramerősség mellett. Ezt a feladatot a feszültségszabályozó modul (Voltage Regulator Module - VRM) látja el, amely több fázisból álló buck konverter hálózatként működik.
A VRM hatékonyságát a következő fizikai összefüggés írja le, ahol a kimeneti feszültség (Vout) a bemeneti feszültség (Vin) és a kitöltési tényező (D) szorzata:
Vout=Vin⋅D=Vin⋅Ton+ToffTon
A modern digitális PWM vezérlők képesek mikroszekundumos pontossággal szabályozni a MOSFET-ek kapcsolási idejét, minimalizálva a feszültséghullámzást (ripple), amely károsíthatná a processzor érzékeny tranzisztorait.
VRM fáziskonfigurációk és technológiai megközelítések
Az alaplapgyártók különböző stratégiákat alkalmaznak a processzorok stabil áramellátására. Míg korábban a fázisduplázók (doublers) voltak népszerűek, amelyek egy PWM jelet két fázis között osztottak meg, a modern architektúrák, mint az ASUS "teamed power stage" kialakítása, közvetlenebb megközelítést alkalmaznak. A csoportosított (teamed) fázisoknál két teljesítményfokozat dolgozik párhuzamosan egyetlen jelre reagálva, ami gyorsabb tranziens választ tesz lehetővé a processzor terhelésének hirtelen változásakor.
A fázisok száma és minősége közötti különbség meghatározó a rendszer stabilitása szempontjából:
- Valódi fázisok (True Phases): Minden fázis saját PWM jellel rendelkezik a vezérlőtől. Ez biztosítja a legprecízebb szabályozást, de a vezérlők korlátozott száma miatt drága és bonyolult.
- Duplázott fázisok: Jelentősen növelik az alkatrészek számát, elosztva a hőterhelést, de a duplázó áramkör némi késleltetést vezet be a szabályozási körbe.
- Párhuzamos kialakítás: A gyártók gyakran két MOSFET-et és két fojtótekercset kötnek egyetlen fázisra, ami javítja az áramleadási képességet, de nem növeli a feszültségszabályozás finomságát.
A csúcskategóriás alaplapok, mint az MSI MPG X870E Carbon WiFi, 18+2+1 fázisú rendszert alkalmaznak 110 amperes Smart Power Stage (SPS) modulokkal, ami elméletileg több mint 1900 amperes áramerősség kezelésére képes, miközben az 8 rétegű, szerver-szintű nyomtatott áramkör és a 2 unciás rézrétegek segítik a hőelvezetést.
Nagysebességű adatátviteli szabványok: A PCIe 5.0 és 6.0 korszaka
A modern alaplapok sávszélesség-igényét a grafikus vezérlők és az NVMe adattárolók hajtják. A PCI Express 5.0 szabvány már ma is 32 GT/s adatátviteli sebességet biztosít vonalanként (lane), ami egy x16-os slot esetén közel 64 GB/s sávszélességet jelent irányonként. Azonban a technológiai horizonton már megjelent a PCIe 6.0, amely 2026-ban válik elérhetővé a fogyasztói platformokon.
A PCIe 6.0 radikális változást hoz a jelátvitelben. Míg az eddigi generációk az NRZ (Non-Return to Zero) kódolást használták, ahol két feszültségszint jelölt egy bitet, a PCIe 6.0 átáll a PAM4 (Pulse Amplitude Modulation 4-level) modulációra. A PAM4 négy különböző feszültségszintet használ, így minden ciklusban két bitet továbbít, megduplázva a sávszélességet 64 GT/s-ra anélkül, hogy a fizikai frekvenciát növelni kellene.
A PAM4 alkalmazásának ára a csökkenő jel-zaj arány (SNR), mivel a négy feszültségszint közötti különbség sokkal kisebb. Ennek kompenzálására az alaplapokon kötelezővé válik a Forward Error Correction (FEC) és a FLIT (Flow Control Unit) alapú átvitel, amely alacsony késleltetésű hibajavítást tesz lehetővé a fizikai rétegben. Az alaplapok tervezésekor ez még szigorúbb impedancia-kontrollt és speciális, alacsony veszteségű dielektromos anyagokat igényel a nyomtatott áramköri lapokban.
Memória-architektúrák: A DDR5 és a NitroPath technológia
A DDR5 memória bevezetésekor a stabilitás és a magas órajelek elérése volt a legnagyobb kihívás az alaplapgyártók számára. A DDR5 memóriamodulok már saját feszültségszabályozóval (PMIC) rendelkeznek, de az alaplapi huzalozás minősége továbbra is döntő a jelintegritás szempontjából.
Az ASUS által kifejlesztett NitroPath DRAM technológia a memóriafoglalatok fizikai kialakítását forradalmasítja. A hagyományos foglalatokban a tűk (pins) hossza és a nem használt foglalatok visszatükröződései rontják a jel minőségét magas frekvencián. A NitroPath kialakításnál a tűket befelé hajlítják és lerövidítik (kb. 70%-kal), ami csökkenti az "antenna-effektust" és az interferenciát. Ennek eredményeként az alaplapok képesek stabilan kezelni az akár 9000+ MT/s sebességű memória-tuningot is, miközben a foglalatok mechanikai tartóssága 57%-kal nőtt.
TechnológiaJellemző sebesség (2025/26)Max kapacitásFőbb innovációStandard DDR54800–6400 MT/s192 GBOn-die ECC, PMICOC DDR57200–8400 MT/s256 GBXMP 3.0 / EXPO profilokNitroPath DDR58600–10000+ MT/s256 GBRövidített tűk, alacsony jitterCAMM26400–9600 MT/s128 GB+Lapos kialakítás, közvetlen kontakt
Az MSI szintén jelentős előrelépést ért el a "Memory Boost" technológiával, ahol a memória áramköreit teljesen elszigetelik a többi komponenstől a nyomtatott áramkörben, minimalizálva az elektromágneses zajt.
Lapkakészletek és foglalatok: Az Intel LGA 1851 és az AMD AM5 párbaja
2025-re az Intel és az AMD platformjai közötti verseny új szakaszba lépett az Arrow Lake és a Ryzen 9000-es processzorok megjelenésével. Az Intel bevezette az LGA 1851 foglalatot, amely bár fizikai méreteiben hasonlít az LGA 1700-hoz, több érintkezőt és magasabb sávszélességet biztosít a processzornak.
Az Intel 800-as széria: Z890, B860 és H810
Az Intel Z890 lapkakészlet a rajongók és a professzionális felhasználók számára készült, teljes körű tuning támogatást biztosítva. A Z890 egyik legfontosabb előnye a natív Thunderbolt 4 (és bizonyos modelleken Thunderbolt 5) támogatás, valamint a megnövelt PCIe 4.0 sávok száma a chipset felől.
FunkcióZ890B860H810CPU TuningIgen (IA, BCLK)NemNemMemória TuningIgenIgenNemPCIe 5.0 (GPU)1x16 vagy 2x81x161x16PCIe 4.0 sávok (Chipset)24148Thunderbolt 4Natív (2 port)Natív (2 port)Natív (2 port)SATA 6Gb/s8 port4 port4 port
A B860 lapkakészlet a középkategóriát célozza meg, ahol bár a CPU szorzózáras, a memória-tuning továbbra is elérhető, és elegendő PCIe sávot biztosít egy modern NVMe SSD és GPU konfigurációhoz. A H810 ezzel szemben a belépőszintű irodai gépek alapja, ahol a sávszélesség és a bővíthetőség másodlagos a költséghatékonysághoz képest.
Az AMD 800-as széria: X870E, X870 és B850

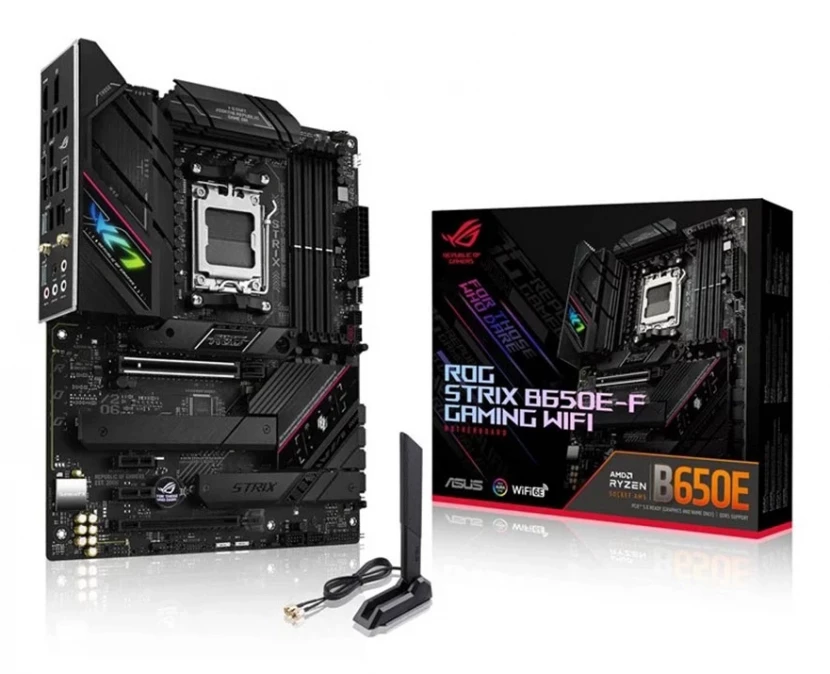

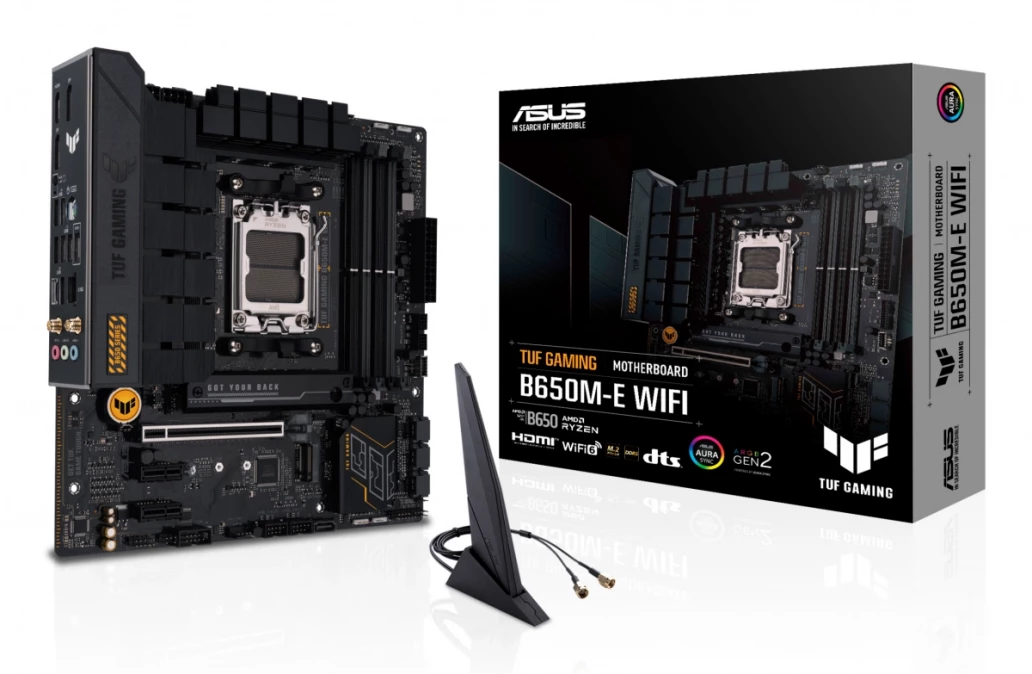

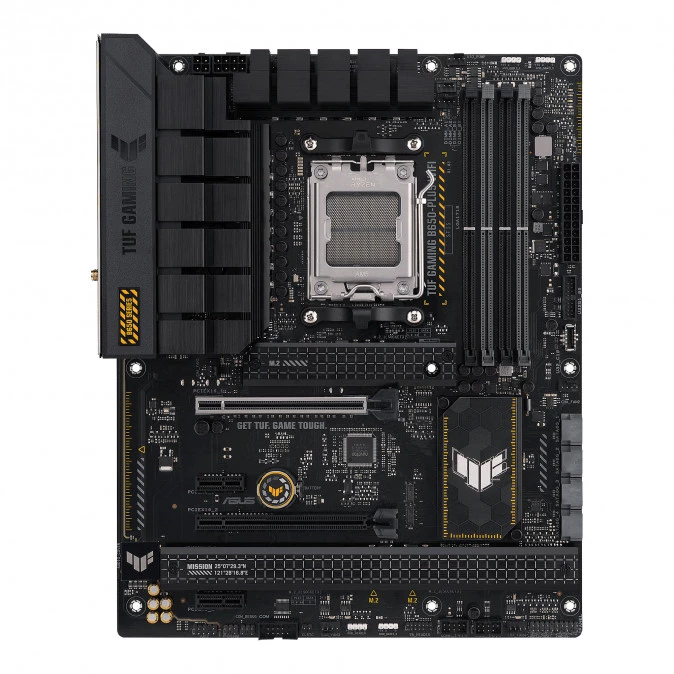

Az AMD az AM5 platform hosszú távú támogatására épít. Az X870E lapkakészlet két Promontory 21 chipet használ párhuzamosan, ami lehetővé teszi a rendkívül nagy számú USB4 és SATA port kivezetését. Az AMD stratégiája a PCIe 5.0 demokratizálása: az X870 és X870E lapokon kötelező a PCIe 5.0 támogatás mind a GPU, mind az elsődleges M.2 slot számára.

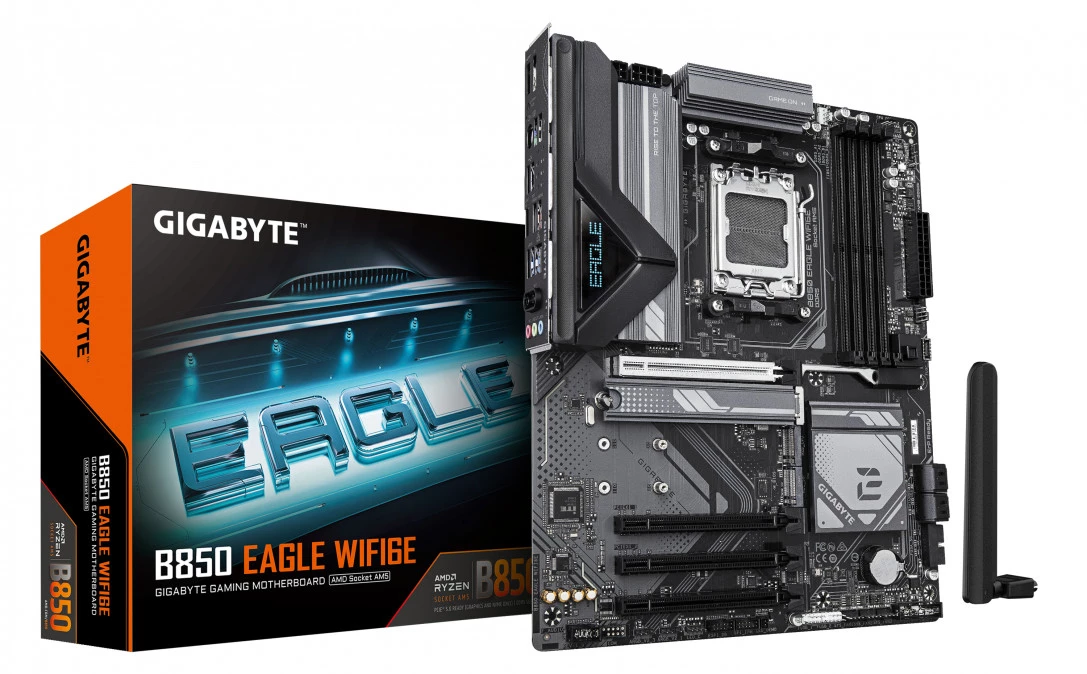

A B850 chipset érdekes hibrid megoldást kínál: míg az NVMe SSD-k számára kötelező a PCIe 5.0, a GPU foglalatnál a gyártók választhatnak a PCIe 4.0 és 5.0 között, lehetővé téve az olcsóbb alaplapok gyártását. A B840 pedig egy egyedi megoldás, amely az idősebb Promontory 19 chipet használja, korlátozva a sebességet PCIe 4.0-ra a CPU felé és PCIe 3.0-ra a chipset felé, kiszolgálva azokat a felhasználókat, akiknek nincs szükségük a legújabb sávszélességi rekordokra.
Az AI-integráció: Az intelligens alaplapok felemelkedése
2026-ra az alaplapok már nem csupán passzív hardverek, hanem aktív, mesterséges intelligencia által vezérelt rendszerek. A gyártók dedikált AI chipeket és szoftveres asszisztenseket integrálnak a BIOS-ba és az operációs rendszerbe.
Az ASUS AI Advisor egy természetes nyelven kommunikáló technikai szakértő, amely segít a felhasználóknak a ventilátor-profilok beállításában, a tuning optimalizálásában és a hibaelhárításban. Az NPU Boost technológia pedig képes az Intel Core Ultra processzorok integrált neurális feldolgozó egységének (NPU) teljesítményét akár 24%-kal megnövelni egyetlen kattintással, gyorsítva az AI-alapú kreatív munkafolyamatokat.
A Gigabyte az X3D Turbo Mode 2.0-val válaszolt, amely kifejezetten az AMD Ryzen 9000 X3D processzorokhoz lett hangolva. Ez a rendszer valós időben elemzi a CPU terhelési mintáit, és dinamikusan módosítja a feszültséget és az órajeleket, ami tudományos számítási feladatoknál 32%-os, játékoknál pedig több mint 10%-os teljesítménynövekedést eredményezhet. Az MSI "AI Engine" funkciója pedig automatikusan felismeri a futtatott alkalmazást, és ehhez igazítja a hálózati prioritást, a ventilátorok sebességét és a RGB világítást.
Esztétikai és szerkezeti innovációk: A BTF és Project Zero ökoszisztéma
A modern számítógépek építésekor a kábelkezelés volt az egyik legnagyobb kihívás. Erre válaszul születtek meg a hátoldali csatlakozós alaplapok. Az ASUS BTF (Back-To-the-Future), az MSI Project Zero és a Gigabyte Stealth szabványok lényege, hogy a 24-pines tápcsatlakozó, a CPU tápkábelek, a SATA portok és a ventilátor-csatlakozók az alaplap hátoldalára kerülnek.
Ez a váltás nemcsak esztétikai kérdés; a kábelek eltávolítása a belső térből javítja a légáramlást és csökkenti a por lerakódását. Az ASUS BTF rendszere még tovább megy: egy speciális nagy teljesítményű foglalat segítségével a videokártya tápellátását is közvetlenül az alaplapról biztosítja, feleslegessé téve a GPU tápkábeleket. Ez a megoldás azonban szigorú ház-kompatibilitást igényel, mivel a hátoldali csatlakozók számára kivágásokra van szükség az alaplaptálcán.
StandardGyártóKiemelt tulajdonságHáz kompatibilitásBTFASUSRejtett GPU tápcsatlakozóCorsair, Fractal, PhanteksProject ZeroMSIMinden header hátulMSI MAG Pano, Corsair 6500StealthGigabyteMinimalista kábelezésGigabyte Stealth házak
A Corsair és a Fractal Design 2026-os házkínálata már univerzális kivágásokkal rendelkezik, amelyek mindhárom gyártó hátoldali csatlakozós megoldását támogatják, segítve ezzel a szabvány elterjedését a DIY piacon.
Ipari és speciális alaplapok: Megbízhatóság extrém körülmények között
Míg a fogyasztói piac a sebességre és a fényekre koncentrál, az ipari alaplapok (Industrial Motherboards) a tartósságot és a hosszú távú rendelkezésre állást helyezik előtérbe. Ezeket a lapokat olyan kritikus területeken használják, mint az orvosi diagnosztika, az automatizált gyártósorok vagy a katonai rendszerek.
Az ipari alaplapok tervezésekor figyelembe vett szempontok:
- Ruggedization: Megerősített áramkörök és alkatrészek, amelyek ellenállnak a rezgésnek, az extrém hőmérsékleti ingadozásoknak és a nedvességnek.
- Edge Computing: Erőteljes processzorok (pl. Intel Xeon vagy AMD Ryzen) integrálása helyi adatfeldolgozáshoz, csökkentve a felhőbe történő adatátvitel késleltetését.
- Konnektivitás: 5G, Wi-Fi 7 és több 10Gbps Ethernet port támogatása a gépek közötti (M2M) kommunikációhoz.
- Életciklus: Míg egy fogyasztói alaplap 1-2 évig van gyártásban, az ipari modellek akár 10-15 éves támogatási ciklussal rendelkeznek, biztosítva a kritikus infrastruktúrák fenntarthatóságát.
Az ASRock Industrial IMB-X1316-10G modellje például a W680 lapkakészletre épül, támogatja az LGA 1851-es processzorokat, és speciális 10 gigabites LAN-nal rendelkezik a nagy sebességű képfeldolgozó rendszerekhez.
Piaci dinamika és jövőkép (2026–2027)
Az alaplapgyártás jövőjét a moduláris felépítés és az egyre nagyobb mértékű integráció határozza meg. Ahogy a PCIe 6.0 és a DDR6 memória (várhatóan 2027-ben) megérkezik, az alaplapok tervezése még inkább a rádiófrekvenciás (RF) tervezéshez hasonlít majd, ahol minden milliméternyi vezetősáv számít a jelintegritás szempontjából.
Az árképzés terén polarizáció figyelhető meg: a belépőszintű alaplapok ára stabilizálódik a H810 és B840 szinteken, míg a csúcskategóriás "AI Ready" alaplapok ára tovább emelkedik az extra vezérlők, a Thunderbolt 5 licencek és a komplexebb hűtési megoldások miatt. Az olyan modellek, mint az MSI MEG Z890 Godlike vagy az ASUS ROG Crosshair X870E Extreme, már nem csupán alkatrészek, hanem presztízstermékek, amelyekbe beépített LCD kijelzőket, 10Gb Ethernetet és extrém VRM hűtést integrálnak.
A felhasználói döntéseket 2026-ban már nem csak a processzor foglalata határozza meg, hanem az ökoszisztéma egésze: a ház kompatibilitása (hátoldali csatlakozók), az AI asszisztensek minősége és a BIOS frissítési ciklusok hossza. Az alaplap, amely egykor csak egy "anyalemez" volt a kártyák számára, mára a számítástechnikai rendszer legintelligensebb és legkritikusabb elemévé vált, amely nélkül a modern AI és nagy teljesítményű számítási feladatok megvalósíthatatlanok lennének.
