A számítástechnika alapkövét jelentő központi feldolgozó egység (CPU) fogalma az elmúlt évtizedekben drasztikus átalakuláson ment keresztül, a kezdeti, néhány ezer tranzisztort tartalmazó diszkrét integrált áramköröktől a mai, chiplet-alapú, heterogén rendszerekig. 2026-ra a CPU már nem csupán egy monolitikus félvezető lapka, hanem egy komplex ökoszisztéma, amely magában foglalja a neurális feldolgozó egységeket (NPU), a fejlett grafikus gyorsítókat és a kifinomult energiagazdálkodási rendszereket.
Ez a jelentés részletesen elemzi a CPU belső architektúráját, a működését meghatározó utasítás-ciklusokat, a félvezetőipar történeti fejlődését, valamint a 2026-os év legmeghatározóbb technológiai és piaci trendjeit, különös tekintettel az új anyagokra és a feltörekvő számítási paradigmákra.
A processzor belső architektúrája és funkcionális elemei
A CPU, mint a számítógép "agya", alapvető strukturális elemekre osztható, amelyek összehangolt működése teszi lehetővé a programutasítások végrehajtását. A modern mikroprocesszorok funkcionális felépítése az évtizedek során finomodott, de az alapvető komponensek – az aritmetikai-logikai egység (ALU), a vezérlőegység (CU) és a regiszterek – továbbra is meghatározzák az architektúrát.
Az aritmetikai-logikai egység (ALU) szerepe és műveletei
Az ALU a processzor elsődleges számítási motorja, amely az alapvető matematikai és logikai műveletek elvégzéséért felelős. Tevékenysége kiterjed a fixpontos összeadásra, kivonásra, a helyiérték-átviteli bitek kezelésére, valamint a logikai műveletekre, mint az ÉS, VAGY, NEM és XOR. A bitléptetési (shift) műveletek szintén az ALU kompetenciájába tartoznak, amelyek alapvetőek a szorzási és osztási algoritmusok megvalósításához. Bár nem minden ALU képes natívan lebegőpontos műveletek végzésére, a modern processzorokon belül gyakran különálló, dedikált komponensek kezelik ezeket a komplex feladatokat, biztosítva a nagy pontosságú tudományos számítások hatékonyságát.
A vezérlőegység (CU) koordinációs feladatai
A vezérlőegység a CPU "karmestere", amely irányítja az adatok áramlását a processzoron belül és a külső egységek között. Feladata az utasítások beolvasása (fetch), értelmezése (decode), majd a végrehajtáshoz szükséges vezérlőjelek generálása. A CU szinkronizálja az ALU, a regiszterek és a rendszersínek (címbusz, adatbusz, vezérlőbusz) munkáját, biztosítva, hogy az utasítások a megfelelő sorrendben és időzítéssel kerüljenek végrehajtásra. A belső órajel generálása szintén kritikus feladat, hiszen az órajel impulzusai szabályozzák az utasítás-ciklus minden egyes lépését.
Regiszterek és a regiszterkészlet hierarchiája
A regiszterek a CPU belső tárolóelemei, amelyek a leggyorsabb adathozzáférést biztosítják a feldolgozó egységek számára. Ezek a kisméretű tárolók közvetlenül az ALU és a CU keze alá dolgoznak, munkamemóriaként szolgálva az operandusok és az eredmények számára. A regiszterek osztályozhatók a programozó számára látható (user visible) és speciális célú regiszterek szerint. Míg az általános célú regiszterek tetszőleges adatok tárolására alkalmasak, a speciális regisztereknek meghatározott szerepük van a processzor állapotának követésében, mint például a programszámláló (PC), amely a következő utasítás címét mutatja, vagy az utasításregiszter (IR), amely az éppen feldolgozott kódot tárolja.
Az utasítás-ciklus és a futószalag-működés mechanizmusa
A CPU működésének fundamentális alapja a Fetch-Decode-Execute (lehívás-értelmezés-végrehajtás) ciklus, amely a számítógép bekapcsolásától a leállításáig ismétlődik. Ez a folyamat biztosítja, hogy a memóriában tárolt gépi kódú utasítások sorban feldolgozásra kerüljenek.
A ciklus szakaszai és az adatút vezérlése
A lehívási (Fetch) szakaszban a PC regiszterben tárolt cím alapján a processzor lekéri az utasítást a főmemóriából a címbusz és az adatbusz segítségével, majd azt az utasításregiszterbe helyezi. Ezt követi a dekódolási (Decode) szakasz, ahol a vezérlőegység értelmezi az utasítás bináris kódját, meghatározza a szükséges operandusokat és előkészíti a végrehajtó egységeket. A végrehajtási (Execute) fázisban az ALU elvégzi a kért műveletet, vagy adatok mozgatása történik a regiszterek és a memória között. Végül az eredmény visszaírásra kerül, és a ciklus kezdődik elölről.
A futószalag (Pipelining) és a párhuzamosság
A modern CPU-k már nem várják meg egy utasítás teljes befejezését a következő megkezdése előtt. A futószalag-működés lehetővé teszi a ciklus szakaszainak átlapolását, így miközben az egyik utasítás végrehajtás alatt áll, a következőt már dekódolják, az azt követőt pedig éppen most hívják le a memóriából. Ez a technológia drasztikusan növeli az órajelenként végrehajtott utasítások számát (IPC). Egy tipikus öt szakaszos futószalag elméletileg minden órajelciklusban képes befejezni egy utasítást, amint a "csővezeték" megtelt. Ugyanakkor a futószalag kezelése bonyolultabb áramköri tervezést igényel, különösen az elágazások kezelésekor, ahol egy rosszul megjósolt ugrási utasítás a teljes futószalag ürítését és újraindítását igényelheti.
Történeti áttekintés: A mikroprocesszorok fejlődési íve
A mikroprocesszor feltalálása az emberiség egyik legjelentősebb technológiai mérföldköve. Az Intel 4004-es modellje 1971-ben indította el azt a forradalmat, amely a monolitikus integrált áramkörök térnyeréséhez vezetett, leváltva a korábbi mágnesmagos memóriákat és diszkrét tranzisztoros logikai egységeket.
Az első generációktól a személyi számítógépekig
A korai időszakot a 4-bites és 8-bites architektúrák jellemezték. Az Intel 4004 mindössze 2300 tranzisztort tartalmazott és 740 kHz-en működött. Ezt követte 1972-ben az Intel 8008, az első 8-bites processzor, amely már megalapozta a korai PC-k fejlődését. A 70-es évek végén megjelentek a 16-bites rendszerek, például az Intel 8086, amely bevezette a szegmentált memóriacímzést, lehetővé téve a nagyobb és komplexebb programok futtatását.
A 32-bites korszak és a Moore-törvény dominanciája
A 80-as és 90-es évek a 32-bites architektúrák virágkora volt. Az Intel 80386 volt az első x86-os chip, amely teljes 32-bites architektúrát kínált, támogatva a modern operációs rendszereket és a virtuális memóriát. Ebben az időszakban Moore törvénye – mely szerint a chipek tranzisztorszáma kétévente megduplázódik – irányadó volt az iparág számára, hajtva a miniatürizálást és az órajel-növelést. A korszakot a CISC és a RISC közötti versengés is meghatározta; ez utóbbi az IBM kutatási projektjeiből indult ki a 70-es évek végén, célul tűzve ki az utasításkészlet egyszerűsítését a gyorsabb végrehajtás érdekében.
Piaci dinamika és gyártói verseny 2026-ban
2026-ra a CPU piac drasztikusan átalakult. Míg korábban az Intel dominanciája megkérdőjelezhetetlen volt, az évtized közepére az AMD és az ARM-alapú gyártók (Apple, Qualcomm) komoly piaci részesedést hódítottak el, különösen a laptopok és a szerverek szegmensében.
Az AMD felemelkedése és az Intel válasza

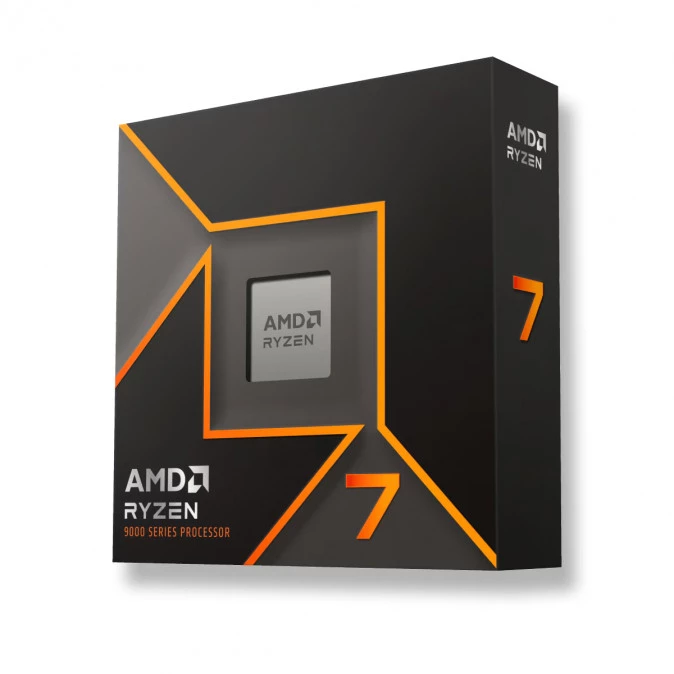

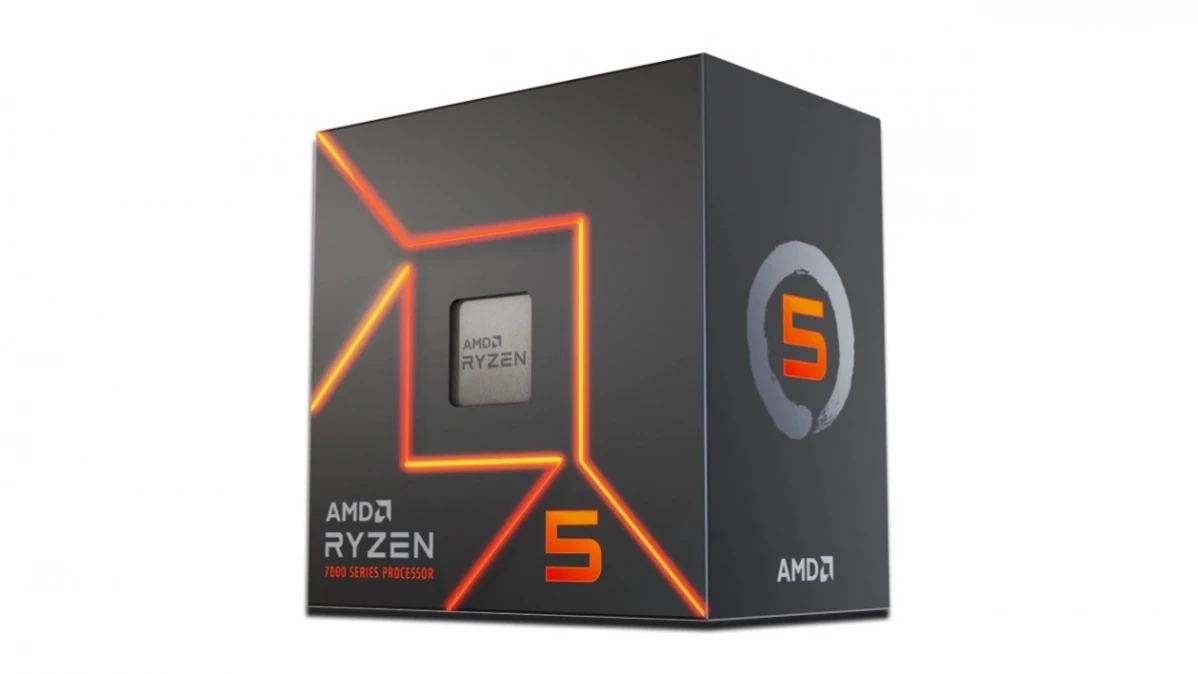

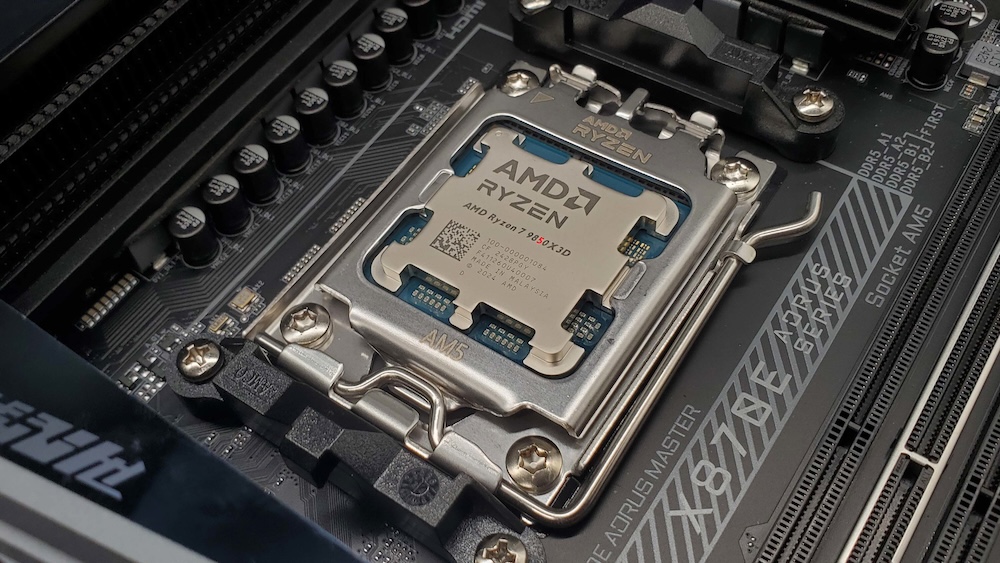

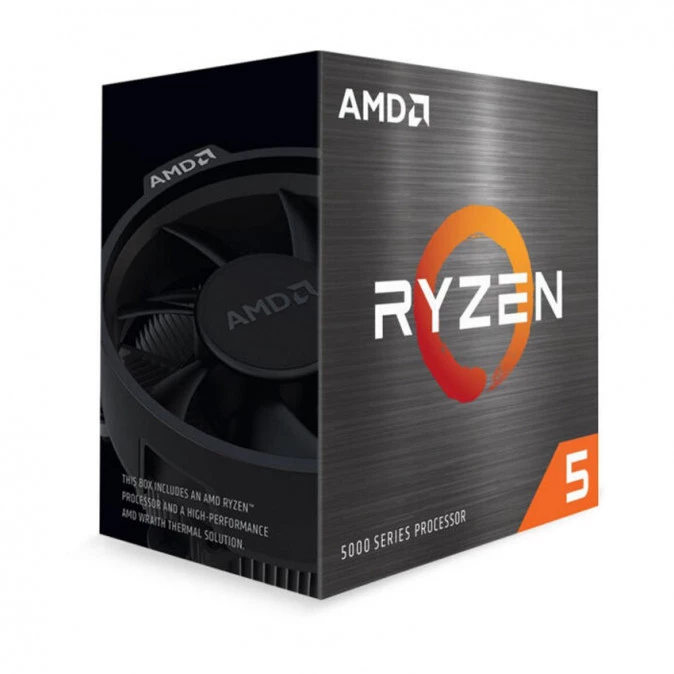

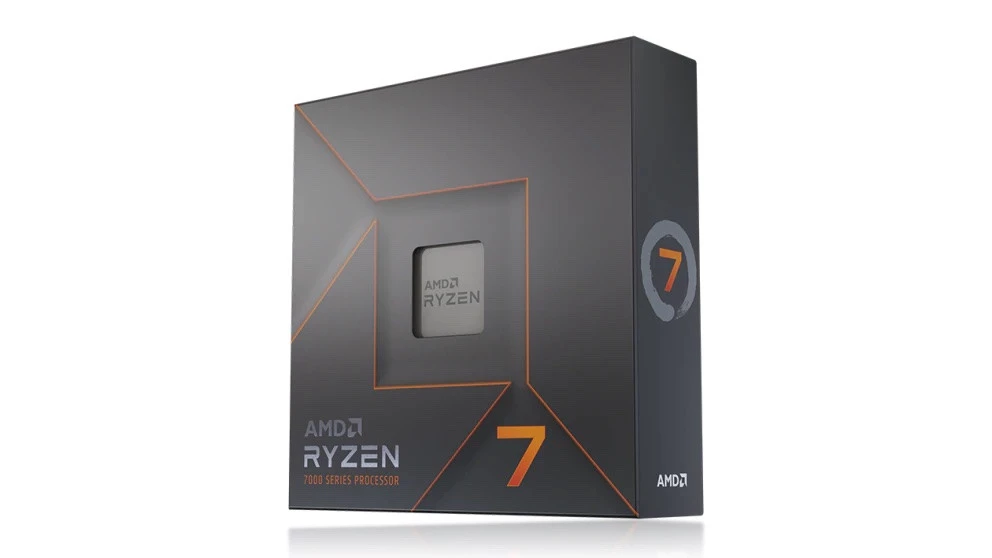

Az AMD 2025 végére az asztali PC-k piacán átlépte a 35%-os részesedést, míg a szerverpiacon megközelítette a 30%-ot. A Ryzen 9000-es sorozat és az EPYC processzorok sikere mögött a chiplet-alapú tervezés és a TSMC fejlett gyártástechnológiájának korai adaptációja áll. Az Intel, bár továbbra is a legnagyobb volumenű gyártó 70% körüli részesedéssel a kliensoldali szállításokban, jelentős bevételkieséssel és piaci részesedés-vesztéssel küzdött 2025 során. A blue company reményei szerint a 2026 végén érkező Nova Lake architektúra hozhat fordulatot, amely az első valódi válasz lehet az AMD X3D technológiájára a gaming szegmensben.
Az ARM architektúra térhódítása a PC piacon
Az ARM processzorok, amelyek hagyományosan az okostelefonok világát uralták, 2026-ra a PC-k szerves részévé váltak. Az Apple Silicon (M-sorozat) sikere bebizonyította, hogy a RISC architektúra képes a x86-tal versenyző teljesítményt nyújtani lényegesen alacsonyabb energiafogyasztás mellett. A Qualcomm a Snapdragon X2 Elite sorozattal sikeresen áttörte a Windows on ARM korlátait, olyan többmagos teljesítményt kínálva, amely bizonyos benchmarkokban megelőzi az Intel és az AMD legújabb mobil chipjeit is.
Technológiai trendek 2026: Chipletek és fejlett tokozás
A hagyományos, monolitikus chiptervezés fizikai és gazdasági határaihoz érve az iparág a diszaggregált architektúrák felé fordult. A chiplet-alapú tervezés 2026-ra a mainstream PC-kben is alapvetővé vált, lehetővé téve a különböző funkciók (számítási magok, I/O, cache) optimális gyártástechnológiával történő előállítását.
A heterogén integráció előnyei
A chipletek használata jelentősen javítja a gyártási kihozatalt. Míg egy hatalmas monolitikus die esetében egyetlen hiba a teljes chip selejtezését vonja maga után, a kisebb chipletek esetében a selejt aránya drasztikusan csökken. Ez a megközelítés lehetővé teszi például, hogy a processzormagok a legdrágább 2nm-es vagy 3nm-es csomóponton készüljenek, míg a kevésbé skálázódó SRAM és I/O egységek egy olcsóbb, 5nm-es vagy 7nm-es eljárással.
Tokozási technológiák: CoWoS, EMIB és Hybrid Bonding
A chipletek közötti kommunikáció sávszélessége kritikus szűk keresztmetszet. A 2.5D és 3D tokozási megoldások, mint a TSMC CoWoS technológiája vagy az Intel EMIB hídja, nagy sűrűségű összeköttetéseket biztosítanak. A 2026-os év nagy áttörése a Hybrid Bonding, amely forrasztásmentes réz-réz kapcsolatot hoz létre a lapkák között, akár 9μm-es osztásközzel (pitch), ami tízszeres sávszélesség-javulást eredményez a hagyományos megoldásokhoz képest. Emellett megjelentek az üveg interpozerek is, amelyek jobb jelintegritást és termikus tulajdonságokat kínálnak a szilícium alapú megoldásokkal szemben.
Az UCIe szabvány és az interoperabilitás
A Universal Chiplet Interconnect Express (UCIe) szabvány 2026-ra érte el a piaci érettséget, lehetővé téve, hogy különböző gyártók chipleteit egyetlen tokba integrálják. Ez az iparági összefogás megnyitja az utat a valóban testreszabott processzorok előtt, ahol egy felhőszolgáltató például Intel magokat kombinálhat saját fejlesztésű AI-gyorsítóval és egy harmadik féltől származó hálózati vezérlővel.
AI integráció: Az NPU, mint a CPU új pillére
2026-ban egy processzor értékét már nemcsak a magok száma és az órajel, hanem a beépített Neural Processing Unit (NPU) teljesítménye is meghatározza. A mesterséges intelligencia helyi (on-device) futtatása alapvető követelménnyé vált a PC-piacon.
Copilot+ és a 40 TOPS küszöb
A szoftveres ökoszisztéma minimum 40-45 TOPS (Trillion Operations Per Second) AI-teljesítményt igényel a fejlett funkciókhoz. A 2026-os chipek azonban már messze túlszárnyalják ezt: a Qualcomm Snapdragon X2 Elite NPU-ja 80-85 TOPS teljesítményt nyújt, miközben az Apple M5 sorozata és az Intel Panther Lake-je is jelentős előrelépést mutat az AI-alapú képfeldolgozás és a nagy nyelvmodellek (LLM) kezelése terén.
Az NPU-k architektúrális különbségei
Az NPU tájképe jelenleg töredezett. Míg a Qualcomm a Hexagon architektúrára épít, az Apple a saját Neural Engine-jét fejleszti, az Intel pedig integrált AI-gyorsítókat épített a Panther Lake és Nova Lake lapkákba. 2026-ban a hangsúly a hardverről a szoftveres "stack"-re terelődött: az a győztes, akinek az AI-gyorsítója a valós vállalati és kreatív munkafolyamatok alatt a legjobb hatékonyságot mutatja, nem csak a laboratóriumi benchmarkokban.
Gyártói ütemtervek és termékpaletta 2026-ban
A 2026-os év technológiai "nagy hármasa" – az Intel, az AMD és az Apple – mellett a Qualcomm is a csúcsragadozók közé emelkedett. A termékbejelentések és a kiszivárgott specifikációk alapján a verseny minden eddiginél élesebb.
Apple M5 sorozat: A hatékonyság csúcsa
Az Apple 2026 márciusában mutatta be az M5 Pro és M5 Max chipeket a MacBook Pro sorozattal együtt. Az új "super core" architektúra a világ leggyorsabb egyszálas teljesítményét ígéri. Az M5 Pro "Fusion Architecture" technológiája két lapkát egyesít egyetlen SoC-ba, 18-magos CPU-t és akár 20-magos GPU-t kínálva. Az AI-feladatok terén az M5 sorozat 4x-es gyorsulást ígér az M4-hez képest, különösen a nagy nyelvmodellek (LLM) prompt-feldolgozásában.
Intel Panther Lake és Nova Lake: A visszatérés záloga
Az Intel 2026 elején indította el a Core Ultra Series 3 "Panther Lake" családot, amely elsősorban a vékony és könnyű laptopokra fókuszál. Az Arc B390 integrált grafikus vezérlő jelentős előrelépést hozott a hordozható gaming terén. Az igazi nagyágyú azonban a 2026 végére tervezett Nova Lake, amely asztali fronton akár 52 magot is tartalmazhat, és új LGA 1954-es foglalatba költözik.
AMD Zen 6: Az "Olympic Ridge" és a "Venice"
Az AMD Zen 6 architektúrája asztali fronton ("Olympic Ridge") 2027 elejére csúszhat, azonban a szerveroldali "Venice" EPYC processzorok 2026-ban debütálnak, akár 192 maggal és 32 maggal rendelkező CCD-kkel, kihasználva a 2nm-es gyártástechnológia előnyeit a számítási sűrűség növelésére.
Qualcomm Snapdragon X2 Elite: A Windows on ARM bajnoka
A Qualcomm 2026 áprilisában dobta piacra a Snapdragon X2 Elite sorozatot. A zászlóshajó X2 Elite Extreme 18 Oryon maggal és 5.0 GHz-es turbó órajellel rendelkezik. A tesztek alapján ez a chip képes a többszálas feladatokban magabiztosan verni az Intel és az AMD legújabb mobil megoldásait, miközben az Adreno GPU 2.3x-os teljesítmény/watt javulást mutat az előző generációhoz képest.
Anyagtudományi innováció: A szilíciumon túl
Mivel a szilícium alapú tranzisztorok fizikai mérete közelít az atomi skálához, 2026-ban az anyagtudományi áttörések váltak a teljesítménynövelés motorjaivá. A grafén és a gyémánt már nem laboratóriumi érdekességek, hanem a tömeggyártás kapujában álló technológiák.
Grafén félvezetők: A terahertzes számítástechnika ígérete
A kutatók 2026-ban sikeresen oldották meg a grafén "tiltott sáv" (bandgap) problémáját, ami évtizedekig akadályozta a digitális logika megvalósítását. Az epitaxiális grafén tízszer nagyobb elektronmobilitást mutat a szilíciumnál (5000 cm2/V⋅s felett). Ez lehetővé teszi a kapcsolási sebesség növelését a terahertzes tartományba, miközben a hőtermelés drasztikusan csökken. A technológia kihasználja a már kiforrott SiC ellátási láncot, így 2026-ra a grafén chip piac értéke megközelítette a 900 millió dollárt.
Gyémánt: A hűtési forradalom "szent grálja"
A processzorok hőmérsékletének kezelése 2026-ra kritikus akadállyá vált. A gyémánt, mint a természetben ismert legjobb hővezető, ideális megoldást kínál. A legújabb áttörések lehetővé tették a gyémánt közvetlen kötését a félvezető lapkákhoz, ami akár 23∘C (41∘F) csökkentheti az üzemi hőmérsékletet. Az "Adamantine Thermal" platform 300 mm-es gyémánt-szilícium ostyákat használ, amelyek kompatibilisek a meglévő CMOS gyártósorokkal, így a gyémánt-alapú hűtés 2026-ban megkezdte a bevonulást a nagy teljesítményű AI szerverekbe és prémium laptopokba.
Jövőbeli irányok: Fotonika és kvantum-gyorsítók
Bár az elektronikus CPU-k továbbra is dominánsak, 2026-ban az optikai számítástechnika és a kvantum-processzorok elkezdték átvenni a speciális feladatokat a szuperszámítógépekben és a felhőalapú adatközpontokban.
Szilícium-fotonika és optikai processzorok
Az elektromos jelek továbbítása rézvezetékeken keresztül jelentős hőveszteséggel és jelkésleltetéssel jár. Az iparág válasza a fotonika: az adatok fénysebességgel történő továbbítása a chipen belül. 2026-ban megjelentek az első 1.6 Terabit/s sebességű optikai adóvevők, amelyek közvetlenül a CPU tokjába vannak integrálva (CPO). Bár a teljes optikai CPU megvalósítása továbbra is akadályokba ütközik, az optikai összeköttetések használata a CPU és a RAM között már a küszöbön áll.
Kvantum-processzorok (QPU) integrációja
A kvantum-számítástechnika 2026-ban még mindig speciális munkaterheléseket kezel, de a QPU-k elkezdték kiegészíteni a klasszikus CPU-kat. A hibrid rendszerekben a CPU irányítja a munkafolyamatot, míg a komplex optimalizálási feladatokat a kvantum-gyorsító végzi. A fő kihívást továbbra is a hibajavítás és a hűtési igény jelenti, de a foton-alapú és csapdázott ion technológiák ígéretesek a stabilabb és skálázhatóbb kvantumrendszerek felé vezető úton.
Benchmark elemzés 2026: Teljesítmény-összehasonlítás
A 2026-os év benchmark eredményei rávilágítanak a gyártók közötti verseny élességére. Míg az Apple az egyszálas teljesítményben (Single-core) vezet, a Qualcomm és az Intel a többmagos (Multi-core) és AI-specifikus tesztekben próbál felülkerekedni.
Produktivitás és tartalomgyártás
A Cinebench 2024 tesztekben a Qualcomm Snapdragon X2 Elite Extreme 1432 pontot ért el 31W fogyasztás mellett, amivel megelőzte az Apple M5 alapmodelljét és az Intel Panther Lake X9 388H-t is. Ugyanakkor az egyszálas tesztekben az Apple M5 továbbra is verhetetlen 200 pont feletti eredménnyel. A videóvágási és kódolási tesztekben a Qualcomm chipek jelentős előnyt mutatnak a x86-os riválisokkal szemben.
Grafika és Gaming
A grafikai teljesítmény terén az Apple M5 Max dominál: a 3DMark Solar Bay tesztben 268 FPS-t produkált, ami messze elmarad az Intel Panther Lake (116 FPS) és az AMD Strix Halo (163 FPS) teljesítményétől. Ez azt mutatja, hogy bár az ARM processzorok rendkívül hatékonyak, a nyers grafikai erő és a gaming ökoszisztéma továbbra is a x86 és az Apple saját platformja felé hajlik.
Összegzés és következtetések
A CPU fejlődése 2026-ban elérte azt a pontot, ahol a puszta tranzisztorszám növelése már nem elegendő a piaci sikerhez. A processzorgyártás három fő pillérre támaszkodik: a heterogén architektúrára (chipletek), a mélyen integrált mesterséges intelligenciára (NPU) és az újszerű anyagtudományi megoldásokra (gyémánt hűtés, grafén).
A piaci dinamika azt mutatja, hogy az ARM architektúra végérvényesen betört a PC-piacra, kényszerítve az Intel-t és az AMD-t a radikális váltásra és a hatékonyság központba helyezésére. A jövő processzora már nem csupán egy számítási egység, hanem egy intelligens hub, amely képes a feladatokat dinamikusan elosztani a magok, a GPU és az NPU között. Az anyagtudományi áttörések pedig ígéretet tesznek arra, hogy a technológiai fejlődés a szilícium korlátai után is folytatódni tud.
