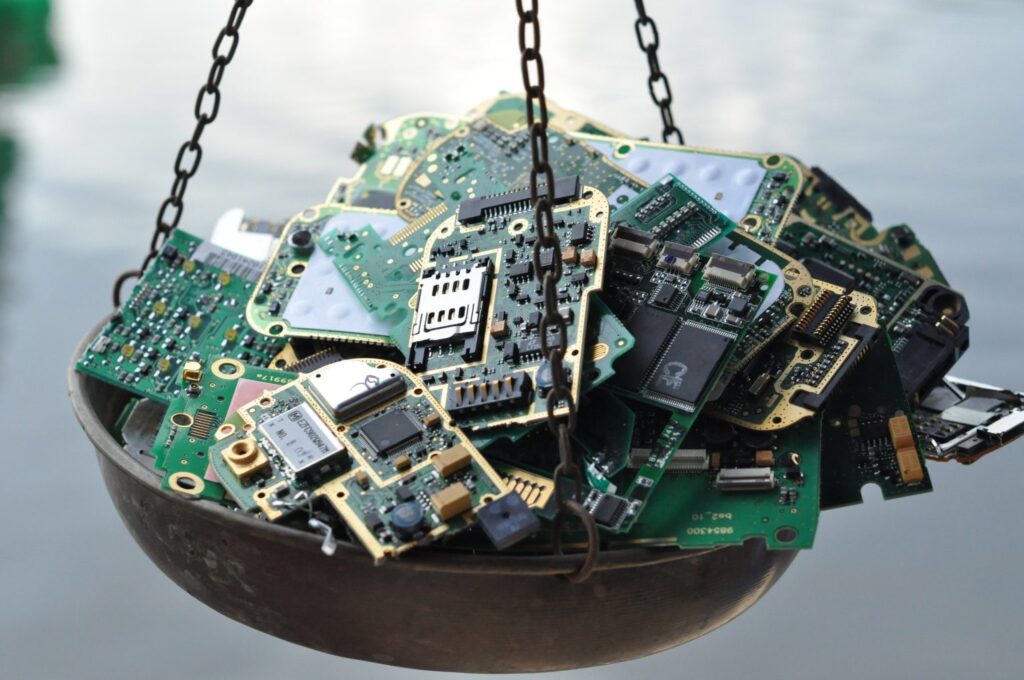

A hagyományos nyomtatott áramkörlapok szinte minden modern elektronikai eszköz alapját képezik, legyen szó telefonról, számítógépről vagy okoseszközről. Ugyanakkor ezek a panelek komoly környezeti problémát jelentenek, mivel nehezen újrahasznosíthatók, gyártásuk során sok hulladék keletkezik, és lebomlásuk rendkívül lassú.
A szakemberek ezért évek óta keresik a fenntarthatóbb alternatívákat, amelyek csökkenthetik az elektronikai hulladék mennyiségét.

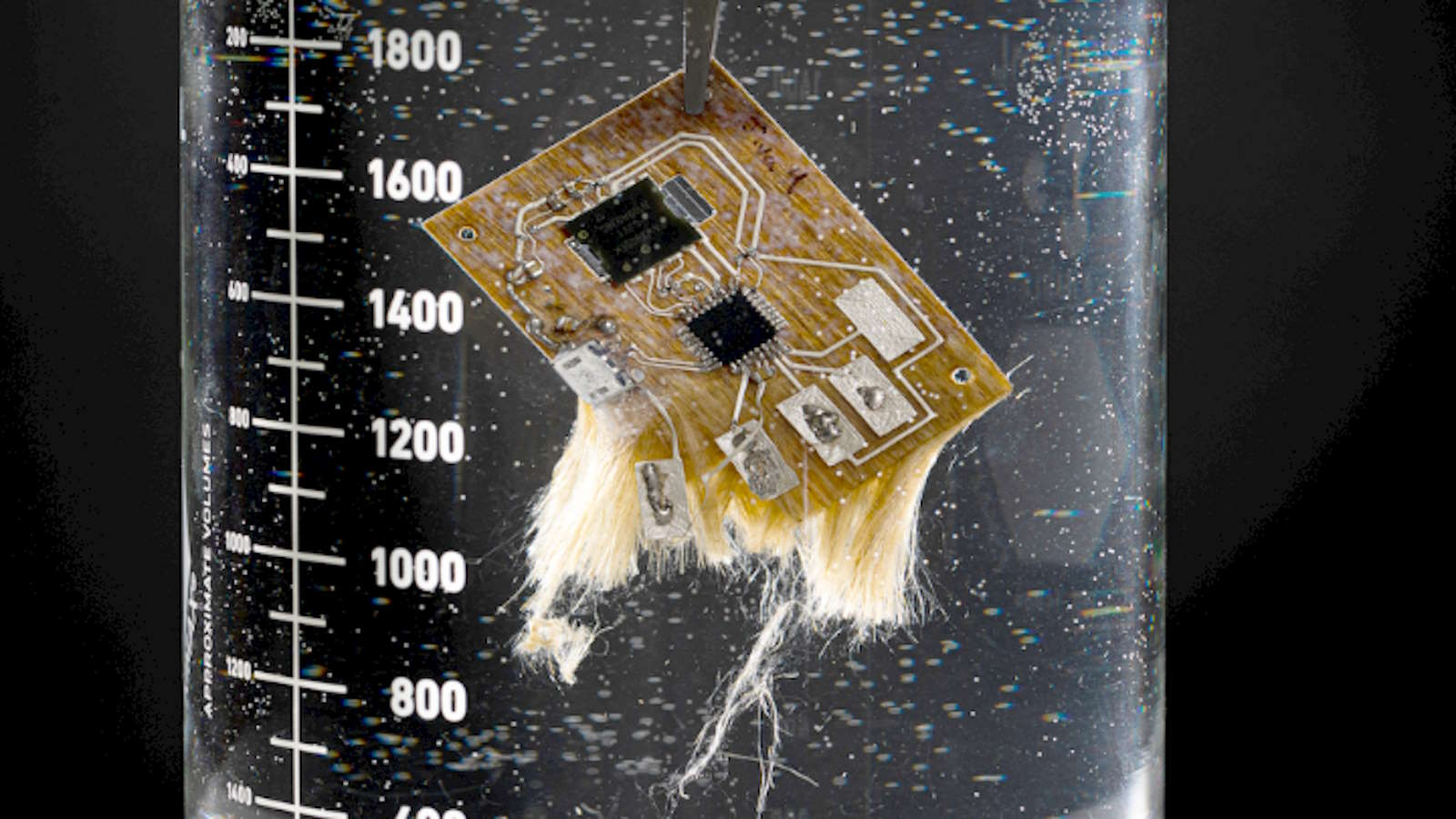

Ennek egyik ígéretes megoldása az újfajta, vízben oldódó nyomtatott áramkörlap, a Soluboard, amely természetes rostokból – például lenrostból – és vízoldható kompozit anyagból készül.
A Soluboard fejlesztői célul tűzték ki, hogy a készülékek élettartamuk végén egyszerűen, környezetkímélő módon szétbonthatók legyenek. Az ilyen lapokat forró vízbe helyezve az alapréteg feloldódik, az alkatrészek pedig szűréssel könnyen visszanyerhetők. Ez a folyamat nemcsak a hulladék csökkentését teszi lehetővé, hanem a drága és ritka komponensek újrafelhasználását is elősegíti.
A gyártási folyamat egyébként hasonló a hagyományos PCB-khez: a tervezés, a vezetőnyomok kialakítása és a forrasztás is ugyanúgy történik, a különbség az anyagösszetételben és az életciklus végén alkalmazott lebontási módszerben rejlik.
A vízben oldódó áramkörlapok legnagyobb előnye, hogy jelentősen csökkentik az elektronikai ipar környezeti lábnyomát, mivel nem hagynak hátra mérgező maradványokat, és az újrafeldolgozás is gyorsabbá válik.
Az alapanyagként használt lenrost megújuló forrásból származik, így a termék teljes életciklusa sokkal fenntarthatóbb.
Bár a technológia még új, és jelenleg főként kísérleti stádiumban van, a szakértők szerint hosszú távon forradalmasíthatja az elektronikai hulladékkezelést.
